嘉润教你检查诊断：挖掘机无回转故障

嘉润案例：一台日立EX90挖掘机无回转动作，而其他动作均正常。

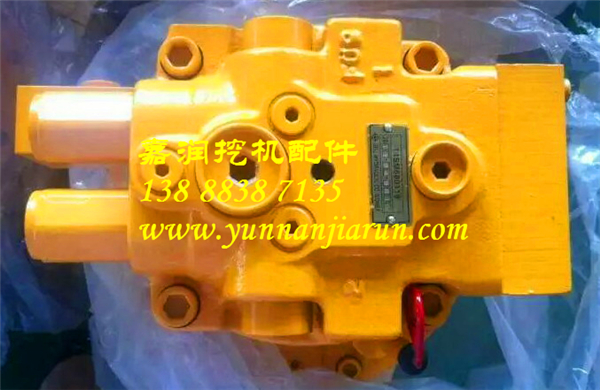

当操纵手柄置于回转位置时，控制油到达控制阀，推动回转阀杆使后工作油泵提供的高压油进入回转马达；同时，控制油回油箱的油路被切断，使制动松开阀的压力增加，推动其阀杆使另一路辅助压力油进入制动活塞杆，打开回转制动装置，使回转马达动作；回转马达通过变速器的小齿轮输出动力，小齿轮与回转齿圈啮合而产生回转动作。

1.故障原因分析和检查

从回转机构的工作原理知，产生故障的原因有三个方面，即主工作油路、机械传动的控制油路部分。

(1).主工作油路的检查

如果回转主油路压力较低，将不能产生回转动作。测量主工作油路系统的压力，在后工作油泵压力出口处有一内六角油堵，拆下后装上压力表，操作回转手柄，将柴油机加速，经测量压力达23.5MPa，为系统的正常工作压力，说明主工作油路各液压元件均正常。

(2).机械传动部分的检查

回转马达将动力经变速器的小齿轮输出，小齿轮绕回转齿圈旋转，在这一动力输出的过程中，如果相互啮合的齿轮受卡，也会产生无回转动作。

一般齿轮啮合不正常都会有异响产生，现驾驶员在操作中没有听到回转有异响，所以机械传动故障可以暂且排除在外。

(3).控制油路的检查

由于该挖掘机其他动作均正常，说明提供控制油压的辅助油泵工作正常。回转动作的控制油路有3条，即控制回转阀杆、制动松开阀和进入停车制动活塞的油路。具体分析如下。

操作回转手柄时，触摸回转马达压力油管时有较强的油流感，说明主工作压力油已到达回转马达，控制阀的回转阀杆能正常打开，控制油路工作正常。

测量至停车制动活塞的油压。打开该油路到回转马达的管接头，装上三通接头和压力表，经测量压力达4MPa，说明该油路压力正常。

测量至制动松开阀的油压。打开该油路到回转马达的管接头，装上三通接头和压力表，经测量压力为0.4~0.6MPa，显然是这一压力太低（正常工作压力应为4MPa），无法打开制动松开阀，另一路的控制油也就流不到制动活塞内更打不开回转制动装置，因此，回转也就无动作。

该油路压力较低的原因有两个

一是控制阀产生泄漏，使进入制动松开阀的油压变低（把压力表接在从控制阀到制动松开阀的控制油管的管接头上，实测油压仅为0.4~0.6MPa，说明控制阀已泄漏的判断正确）；

二是制动松开阀因磨损使配合间隙变大产生泄漏（经解体检查，其阀杆与阀孔配合较好，也无卡死现象）。

2.故障处理

从故障的原因分析和检查知，故障的主要原因是控制阀产生泄漏。由于修复比较困难，于是更换了控制阀，修复后，回转动作恢复正常。
